개념커넥터

커넥터

각종 IoT 장비 내부에 설치되어 장비와 서버 간의 통신을 중개하는 컨트롤 보드입니다. MQTT 프로토콜을 사용하여 IoT 장비에서 수집된 다양한 데이터를 AlpaConnect Cloud 서버로 전송하는 역할을 합니다. 각 APC Link는 고유한 ID를 가지고 있어 시스템 내에서 개별 장치를 식별할 수 있습니다.

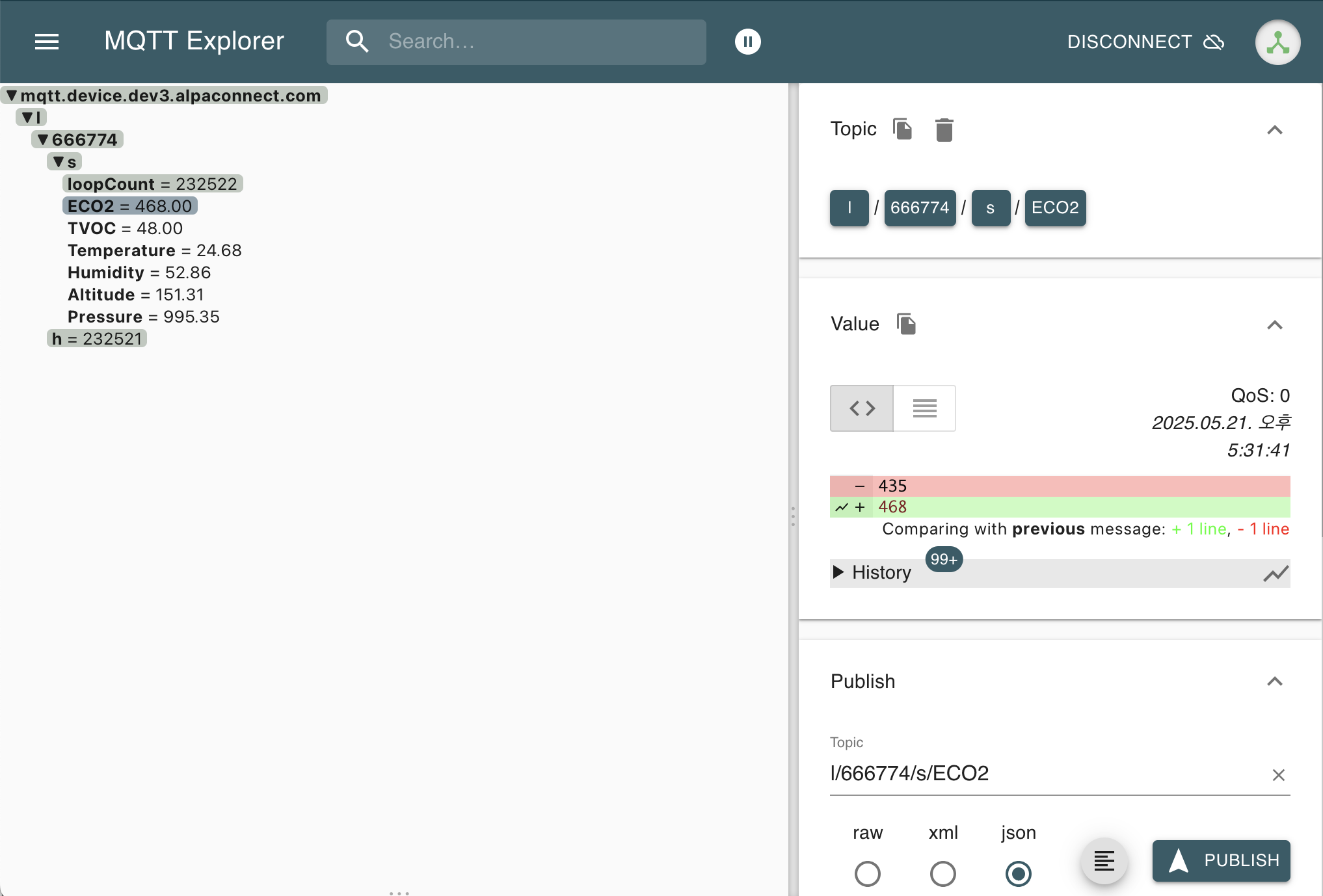

이 컨트롤 보드는 은도, 습도, ECO2, TVOC 등 다양한 실시간 환경 센서 데이터를 수집할 수 있습니다. 수집된 데이터 MQTT 메세지 형태로 변환되어 MQTT 브로커로 전송됩니다.

apc-link1
  1. 초기 하드웨어 인식 단계

    우선 APC Link 하드웨어를 물리적으로 설치한 후, AlpaConnect 모바일 애플리케이션을 사용하여 주변에 있는 APC Link 장치를 검색해야 합니다. 이 과정에서 모바일 기기는 블루투스나 Wi-Fi를 통해 근처의 APC Link 하드웨어를 식별합니다.

  2. 서버 연결 정보 설정

    모바일 앱에서 APC Link를 발견하면, 다음 중요 정보들을 입력하여 장치가 클라우드 서버와 통신할 수 있도록 구성합니다:

    • MQTT 브로커 주소 (예: mqtt.device.dev1.alpaconnect.com)
    • 서버 주소
    • 인증을 위한 아이디
    • 비밀번호

    이 과정은 APC Link가 데이터를 어디로 정송해야 하는지, 그리고 어떻게 서버에 인증할 수 있는지를 설정하는 단계입니다.

  3. 대시보드에서 APC Link 설정

    서버 연결 설정을 완료한 후에는 웹 기반 대시보드에 접속하여 실제로 시스템에 APC Link 프로필을 생성합니다. 이 과정에서 다음 정보를 입력합니다:

    • 네트워크 타입 선택
    • APC Link 아이디 (시스템에서 자동 할당되거나 직접 입력)
    • 장치 이름
    • 설명을 위한 노트
    • 설치 주소
    • 하드웨어 버전
    • 펌웨어 버전
    • 시리얼 번호 또는 비밀번호

    이 정보들은 대시보드에서 APC Link를 효과적으로 관리하고 문제 해결 시 참조할 수 있는 중요한 메타데이터입니다.

    apc-link2
  4. Device와 APC Link 연동

    APC Link 등록이 완료되면, 해당 APC Link에 실제 IoT 장치들을 연결할 수 있습니다. 대시보드의 “Device와 연동하기” 섹션에서:

    • 연결하고자 하는 장치의 이름 입력
    • 장치의 고유 Device ID 입력
    • “연결” 버튼을 클릭하여 등록 완료

    이 과정을 통해 APC Link는 연결된 장치로부터 데이터를 수집하여 클라우드 서버로 전송할 수 있게 됩니다.

    apc-link3
  5. 데이터 흐름 확인

    연동이 완료되면 장치에서 수집된 데이터가 APC Link를 통해 MQTT 프로토콜로 서버에 전송되기 시작합니다. 대시보드에서는 실시간으로 ECO2, TVOC, 온도, 습도 등의 데이터를 모니터링할 수 있습니다.
